OEE设备看板展示了设备的利用率、异常停机原因和停机时长的统计情况，通过该看板，可以看出设备对OEE的影响，便于企业及时改善，提升设备有效生产时长，从而提升OEE，本章节介绍OEE设备看板的界面，以及界面上各个参数的计算方法。

界面

OEE设备看板展示了本月整个生产场地的数据，包括：

• 设备停机原因分析TOP5

• 设备停机时长分析TOP5

• 设备停机原因柏拉图

• 设备利用率排名

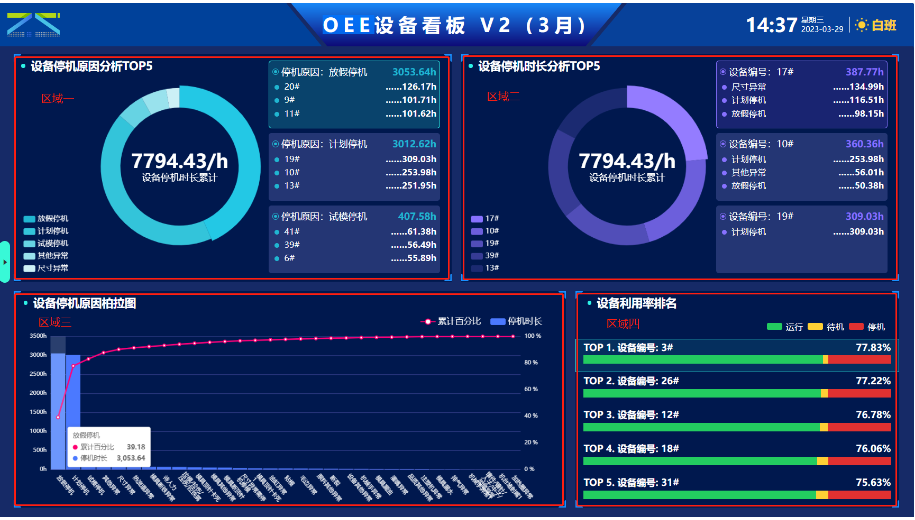

OEE设备看板的界面如下。

区域说明

OEE设备看板是对整个生产场地本月数据的统计展示，各参数的统计时间：本月1日至当前时刻。统计对象：生产场地的所有设备。

区域	展示内容	补充说明
区域一	展示造成本月设备停机的TOP5原因。区域一的右侧分别呈现了每种原因的停机时长，及其所分布的TOP3设备。	用户可以先针对TOP5的停机原因进行分析和改善。
区域二	展示了停机时间最长的TOP5设备。区域二的右侧分别呈现了每台设备的停机时长，及其所分布的TOP3原因。	用户可以先针对TOP5设备，进行停机原因的分析和改善。
区域三	以柏拉图的形式，展示了每种原因的停机时长。	用户可以根据图表，对停机时长最长的几个原因进行分析和改善。
区域四	按设备利用率，对设备进行排序，该区域展示了TOP5设备的利用率。	设备利用率=运行时长/（运行时长+待机时长+停机时长）*100%
