本章节主要介绍生产看板的界面，以及界面上各个参数的计算方法。

界面

生产看板从设备上的工单生产进度、产能达成率、工单按时完成率等维度，呈现车间的生产情况。

生产看板有两种呈现形式，一种是块状图，一种是条形图，两种呈现形式的数据来源和计算方法都相同，只是界面呈现形式上不同，本章节以块状图为例进行说明。

• 条形图的界面如下：

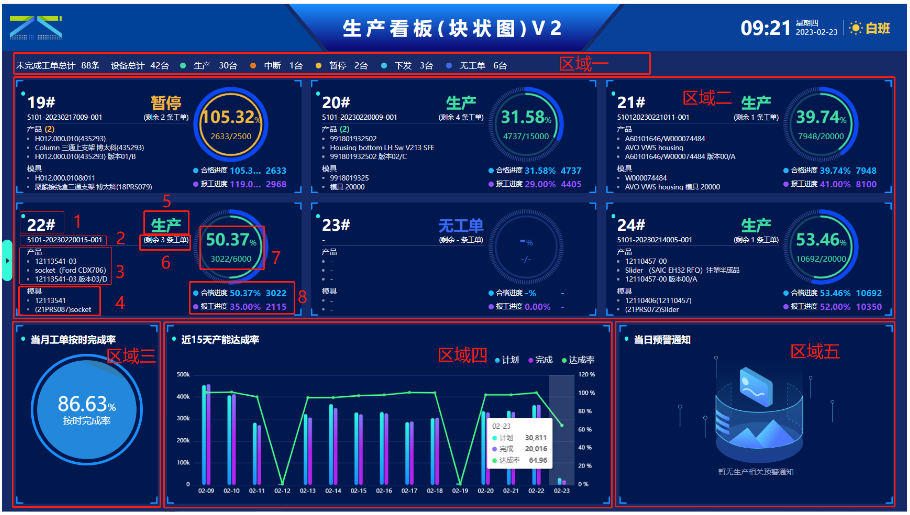

• 块状图的界面如下：

区域说明

区域	展示内容	补充说明
区域一	展示车间的设备总数，并按照设备当前工单的状态进行设备个数的统计。	比如：界面中，“中断1台”表示有一台设备的当前工单处于中断状态。
区域二	展示每台设备当前正在生产工单的详细信息，同时展示了待生产的工单个数。	详细参数说明请参见区域二参数说明 (opens new window)。
区域三	展示当月工单的按时完成率。	计算公式：当月工单的按时完成率=（实际完成时间 < 计划完成时间）的工单数量/状态为完成的工单数量。其中，公式的统计对象都是计划开始时间为当月的工单，其他工单不参与公式计算。
区域四	展示近15天的产能达成率。	计算公式：每日产能达成率=每日实际生产的合格品数量/每日计划生产的数量，其中， 每日实际生产的合格品数量=实际采集的生产数量-报废数量；每日计划生产的数量=工单的生产时间/标准周期*型腔数
区域五	1、展示当天生成的所有工单相关通知；2、展示所有未解除的工单相关预警。预警解除后，将不在看板中展示。	展示在看板上的通知类型以及通知显示时长，可以在电脑端的看板管理中进行设置。

区域二参数说明

对区域二的参数进行说明，标识取自区域二批注的数字标识。

标识	说明
1	设备编号。
2	设备上当前工单的工单号。
3	设备上当前工单所生产产品的信息，包括：产品编号、产品名称、产品型号。
4	设备上当前工单所用的模具信息，包括：模具编号和模具名称。
5	设备上当前工单的状态，包括：下发、转产、调机、生产、暂停、中断等。
6	该设备上除了当前工单外，其他工单的数量。
7	设备上当前工单的生产进度，生产进度=合格数量/计划数量。
8	当前工单的合格进度、合格数量、报工进度及报工数量，其中，合格进度=合格数量/计划数量；报工进度=报工数量/计划数量。
