本章节介绍质量看板的界面，以及界面上各个参数的计算方法。

界面

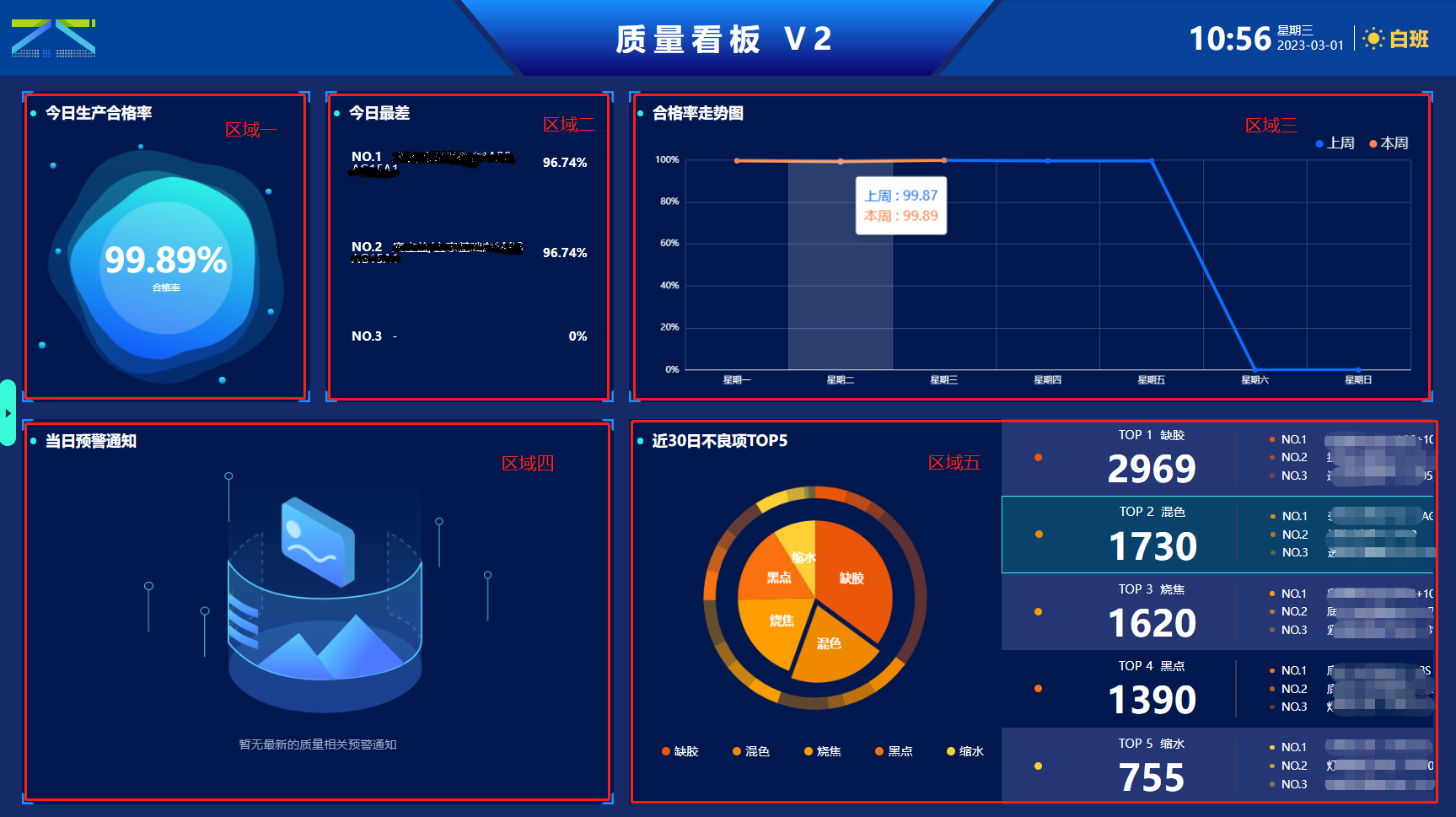

质量看板展示了今日生产合格率、今日最差TOP3、合格率走势图、近30日不良项TOP5等信息，模具看板的界面如下。

区域说明

区域	展示内容	补充说明
区域一	展示今日产出所有产品总的合格率。	合格率=（今日的生产数量-今日报废数量）/今日生产数量，其中，今日生产数量来自于自动化采集的数据；今日报废的数量来自于今日提报的自检报废数量。
区域二	对每个产品今日的合格率进行排序后，展示今日合格率最低的TOP3产品。	统计对象为产品，非工单。
区域三	展示本周和上周的合格率走势对比图。	合格率为整个生产中心当天产出所有产品总的合格率，如果当天没有生产，则合格率为0。合格率=（今日生产数量-今日报废数量）/今日生产数量，其中，今日生产数量来自于自动化采集的数据；今日报废的数量来自于今日提报的自检报废数量。
区域四	1、展示当天生成的所有质量相关通知；2、展示所有未解除的质量相关预警。预警解除后，将不在看板中展示。	展示在看板上的通知类型以及通知显示时长，可以在电脑端的看板管理中进行设置。
区域五	1、根据各种不良项近30天的不良个数进行统计，并用饼图呈现数量最多的TOP5不良项。2、针对TOP5的每种不良项，展示该不良的个数，及出现该不良最多的TOP3产品。	所有的统计都是基于自检报废数量的统计。
