完成工单排产后，系统会按照工单的计划时间（从计划开始时间到计划完成时间），以甘特图形式呈现每台设备的排产计划，便于您直观的了解设备的排产情况。

前提条件：

• 登录账号有“工单管理 > 工单排产甘特图”的操作权限。

• 已经完成工单排产 (opens new window)。

说明：

每次最多支持查看一周的排产数据。

操作步骤：

1.在左侧导航树上，选择“工单管理 > 工单排产甘特图”，打开“工单排产甘特图”界面。

2.在界面的查询框里，输入各查询条件后，在下面区域框中，可以查看设备上工单的排产情况。

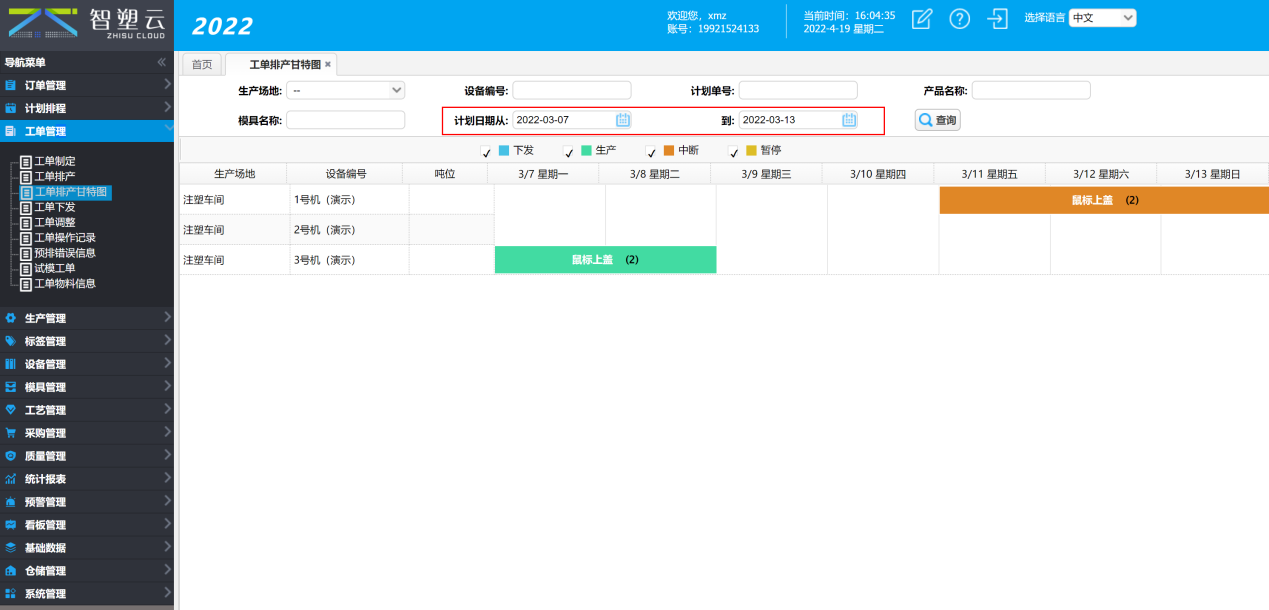

• 上图显示了2022-03-07---2022-03-13这几天范围内，有排产计划的工单。如果工单的排产计划是2022-03-01---2022-03-02，则该工单不会显示在甘特图中，因为2022-03-07---2022-03-13这几天该工单没有排产计划；如果工单的排产计划是2022-03-01---2022-03-08，则该工单会显示在甘特图中，因为该工单在2022-03-07和2022-03-08这两天有排产计划。

• 图中的不同颜色标识工单的不同状态，颜色与工单状态的对应关系请参考图例。
